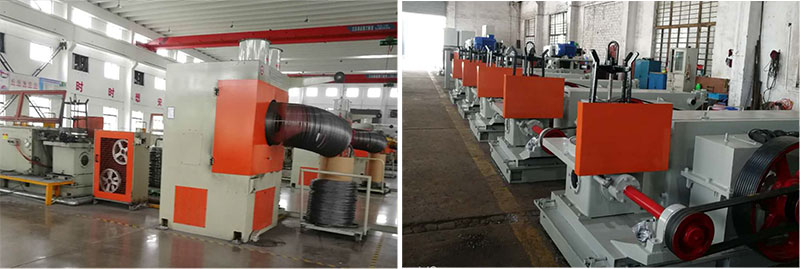

Heavy Water Tank Wire Drawing Machine

我公司改進生產的LT系列水箱式拉絲機是自主開發、生產的重型水箱、中小型水箱拉絲機。適宜拉 拔Ф8.0mm以下的中、高碳素金屬線材,適用拉拔范圍有制繩鋼絲、彈簧鋼絲、針布鋼絲、胎圈鋼絲、電 力用絲、輻條鋼絲等等。 該機整機吊裝；傳動采用兩級強力窄V帶組合專用齒輪箱傳動和全齒輪傳動箱兩種傳動方式。控制方 式為變頻控制、軟起控制。 其節能明顯，投入成本低、占地面積小,工人勞動強度低等優點 。為用戶大大節約了生產成本,提高了 產品市場競爭力，很受用戶青睞。 機臺主要技術參數

典型型號 Model	LT9- 700-900	LT11- 700-900	LT7- 560-650	LT9- 560-650	LT11- 560-650	LT13- 560-650	LT15- 450-650	LT17- 450-650
卷筒直徑（mm) Capstan diameter	700/900	700/900	560/650	560/650	560/650	560/650	450/650	450/560
拉拔道次（draft) Drawing passes	9	11	7	9	11	13	15	17
進線強度（Mpa) Inlet line intensity	≤1150	≤1150	≤1150	≤1150	≤1150	≤1150	≤1150	≤1150
最大進線直徑(mm) Max.Inlet size diameter	8.0	8.0	6.5	6.5	6.5-8.0	6.5-8.0	6.5	6.5
最小出線直徑(mm) Min.Outlet size diameter	3.5	3.0	3.2	2.6	2.2-3.0	2.0-2.5	1.6	1.4
總壓縮率 （％) Gross compression rate	80.86	85.94	70.93	84	85.94- 88.54	90.23- 90.53	93.94	95.36
平均壓縮率 （％) Average compression rate	16.78	16.33	18.33	18.42	16.33- 17.88	16.38- 16.58	17.05	16.52
拉拔速度(m/min) Drawing speed	180	180	200	200	250	250	280	280
電機功率（Kw) Motor power	155	155	132	132	132	132	110-132	90-132
外形尺寸（mm) External dimensions	6200x3800x2200			5800x3500x1840
重量 ⑴ Weight	13	13	11	11	11	11	11	11
拖動方式 Drag way	變頻
備注 Note	拉拔道次、卷筒直徑、有關參數可根據用戶要求定制

典型型號 Model	Lt11- 450	LTA13- 450	LTA15- 450	LTA17- 450	LTB15- 450	LTB17- 450	LTB15- 350	LTA17- 350
卷筒M徑(mm) Capstan diameter	450	450	450	450	450	450	350/450	350/450
拉拔道次 Drawing passes	11	13	15	17	15	17	15	17
進線強度(Mpa) Inlet line intensity	≤1150	≤1150	≤1150	≤1150	≤1150	≤1150	≤1250	≤1250
最大進線直徑(mm) Max. Inlet size diameter	4.8	4.8	5.5	5.5	4.0	4.0	3.5	3.5
最小出線直徑(mm) Min.Outlet size diameter	1.8	1.4	1.4	1.2	1.2	1.0	1.1	1.0
總壓縮率 （％) Gross compression rate	84	90.32	93.24	95.24	91	93.75	90.1	91.57
平均壓縮率 （％) Average compression rate	15.35	16.44	16.44	16.40	14.8	15.05	14.3	13.54
拉拔速度(m/min) Drawing speed	300	300	300	300	320	320	320	320
電機功率（KwJ Motor power	90-75	90-75	110-90	110-90	75	75	45-75	45-75
外形尺寸（mm) External dimensions	5780x3300x1640				4500x3200x1500		3300x1640x1500
重量 (t) Weight	9.5	9.5	9.5	9.5	7.5	7.5	4.5	4.5
拖動方式 Drag way	變頻

備注 拉拔道次、卷筒直徑、有關參數可根據用戶要求定制
